续锈蚀剥落的浮锈，而是钢材内部铜铬镍等合金元素，在干湿交替环境下生成的一层致密氧化保护层，实现以锈防锈，保护基材不再持续腐蚀。

红锈面两种成型方式

第一种是自然生锈。钢板加工完成直接现场安装，依靠雨水和自然湿度慢慢氧化，一般 6 个月到 18 个月才能形成稳定红锈。前期会产生浮锈，雨水冲刷容易出现流锈，污染下方玻璃、石材和铺装，适合工期充足、周边不怕锈水污染的项目。

第二种是工厂预制促锈加固锈，也是工程幕墙主流选择。整套流程为板材喷砂清理，去除油污氧化皮，喷涂专用促锈药剂，恒温恒湿养护生成均匀红锈，再做固锈处理，锁定锈层减少浮锈。出厂就拥有稳定红锈，运到现场直接安装，大幅降低现场流锈污染风险，锈色统一色差小。

选材建议

追求均匀漂亮红锈效果，优先选用 09CuPCrNi-A，红锈成型速度快，色泽饱满。

普通装饰幕墙，兼顾焊接性能，选用 Q235NHB。

大跨度高层幕墙，有风荷载，选用 Q355NHC。

薄板波纹造型幕墙，可以选用 SPA-H 集装箱耐候钢。

常用板材厚度 3 毫米至 6 毫米。

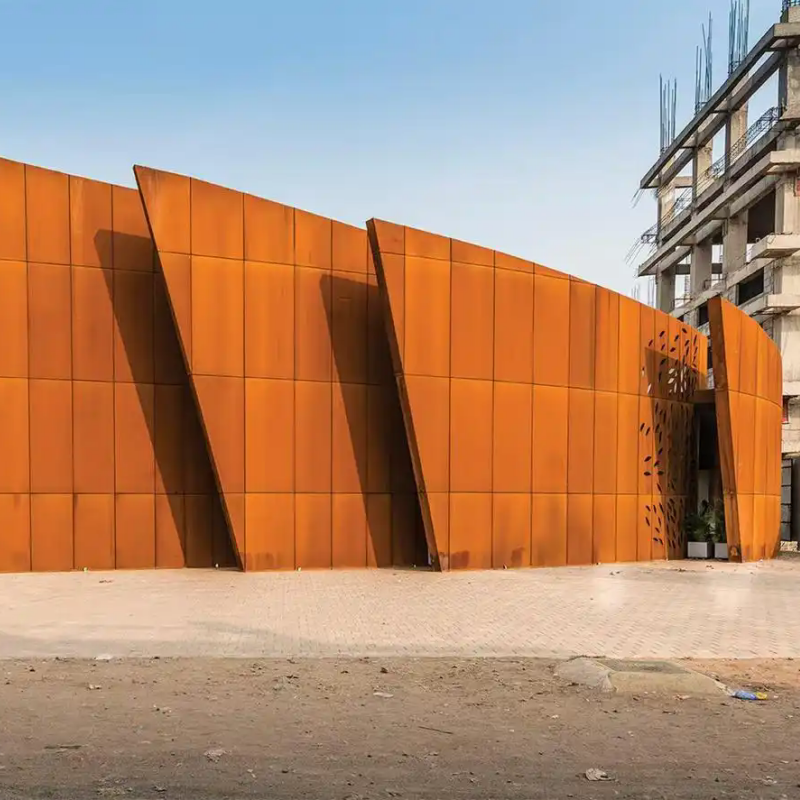

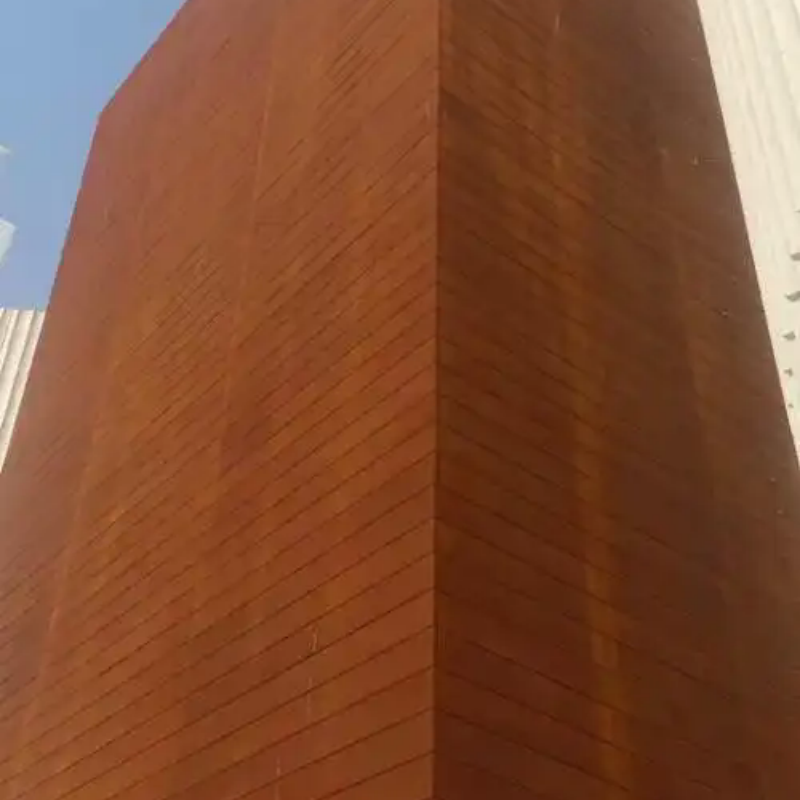

红锈面质感与颜色变化

刚成型初期偏橘红色，随着时间推移，慢慢过渡为红棕色，多年之后会转为深褐色。锈面带有细腻颗粒肌理，每一块板材的纹理都有细微差别，自带时间沉淀的质感，搭配清水混凝土、玻璃、石材，工业艺术感很强。

红锈面耐候钢幕墙可以根据项目需求调整深浅，浅红、深红、古铜棕都可以通过促锈工艺控制。

加工焊接对红锈面的影响

切割、折弯、焊接全部加工工序要在做锈之前完成。焊接位置焊完必须打磨平整，之后整体统一促锈处理，否则焊缝区域容易出现色差，影响幕墙整体美观。

加工过程做好保护，避免板材表面大面积划伤，划痕位置锈色会和板面不一致。

幕墙红锈面施工与避坑要点

1 流锈控制，自然生锈方案前期流锈风险高，商业项目优先工厂预制固锈板材。幕墙设计设置顺水搭接，上板压下板，底部预留排水孔，配套导水槽，防止锈水往下流淌污染外立面。

2 隔离异种金属，固定配件采用 316L 不锈钢螺栓，钢板和龙骨之间加装绝缘垫片，防止电偶腐蚀造成板面发黑、锈层异常。

3 板材背面防护，幕墙背面建议喷涂环氧富锌底漆，防止墙体内部冷凝水，从背面腐蚀钢板，正面红锈面保持裸露不刷漆。

4 积水会造成局部锈色发黑，板材拼接位置避免凹槽存水。

5 近海一公里内高盐雾环境，不建议裸装红锈耐候钢幕墙，氯离子会破坏稳定红锈保护层，需要增加防护涂层。

适用场景

美术馆，展览馆，产业园外立面，售楼处外墙，文旅建筑，公园配套建筑外立面，适合想要复古工业风、追求时间变化质感的建筑项目。
